墊圈的種類與應用

墊圈主要有平墊圈、彈簧墊圈、防松墊圈、密封墊圈以及其他用途的異型墊圈。接下來讓墊圈廠家品聯對其來具體說明下吧。

一、平墊圈

平墊是一種以減少摩擦、保護連接面或分散壓圖片力為目的的薄件。平墊圈多以扁平形金屬環常見，其應用主要以降低摩擦、隔離、分散壓力為目的。常見的平墊圈有哪些？緊固件涉及平墊圈的標準居多，如普通平墊 DIN 125A /ISO 7089/ GB 97.1、倒角型平墊DIN 125B /ISO 7090/ GB 97.2、C 級平墊圈 DIN126/ ISO 7091/GB 95、大外徑墊圈 DIN9021/ISO 7093/GB 96.1。

不同標準的平墊在硬度性能方面存在差異（以下主要為平墊圈和大外徑墊圈）墊圈性能在硬度方面各標準略有區別，可根據實際工況選用，具體性能以相關產品標準為準。

二、彈簧墊圈

彈簧墊圈是在連接副擰緊后，依靠其自身釋放的反作用力來增強連接副之間的軸向張力進而增大摩擦力起到防松作用。常見彈簧墊圈主要有重型彈簧墊圈 DIN 127A/GB 7244、標準型彈簧墊圈 DIN 127B/GB 93、鞍型彈簧墊圈 DIN 128A/GB 7245、波形彈簧墊圈 DIN 137A/GB 860 與 DIN 137B/GB 955、錐形彈性墊圈 DIN6796/ISO 10670 等多種產品標準。

三、防松墊圈

防松墊圈顧名思義對連接副起到鎖緊作用的墊圈。這里主要介紹以機械固定式為主的止動墊圈和以增大摩擦力達到鎖緊功能的墊圈。

止動墊圈：依靠機械固定式的止動墊圈可阻止螺紋與被連接件、螺紋連接副之間的相對運動，以達到防止松脫的目的。止動墊圈的形式多樣，主要有單耳止動墊圈、雙耳止動墊圈、內舌止動墊圈、外舌止動墊圈等。其中，以單耳止動墊圈應用為例：將螺栓穿過單耳止動墊圈后，將墊圈的“長舌”緊貼被連接件邊沿折下去，然后將墊圈的圓耳朵立起來，這樣可達到止動目的。

鎖緊墊圈：此類防松墊圈多以增大摩擦力等方式達到鎖緊目的。常見的主要有 SK 齒面自鎖墊圈以及雙面鎖緊墊圈等多種類型。

四、其他墊圈

除了上述幾種常見的墊圈類型，還有更多其他用途的墊圈，如密封墊圈、球面墊圈等。密封墊圈：密封墊圈可用于有流體的地方，起到防止泄露的作用。多見于管道之間的密封連接，機器設備的機件與機件之間的密封連接。密封墊圈按材質主要有金屬密封墊片、非金屬密封墊片等。金屬材質常見有銅、鋁等。非金屬材質有橡膠、石棉纖維等。球面墊圈：球面墊圈為配套使用，安裝時可自動調整位置使受力均勻，增大摩擦力，起到一定的防松作用。可見，墊圈的種類各式各樣，每種墊圈都被賦予了各自的職責和作用。

墊圈的種類

具體分為：平墊圈-C級、大墊圈-A和C級、特大墊圈-C級、小墊圈-A級、平墊圈-A級、平墊圈-倒角型-A級、鋼結構用高強度墊圈、球面墊圈、錐面墊圈、工字鋼用方斜墊圈、槽鋼用方斜墊圈、標準型彈簧墊圈、輕型彈簧墊圈、重型彈簧墊圈、內齒鎖緊墊圈、內鋸齒鎖緊墊圈、外齒鎖緊墊圈、外鋸齒鎖緊墊圈、單耳止動墊圈、雙耳止動墊圈、外舌止動墊圈、圓螺母用止動墊圈。

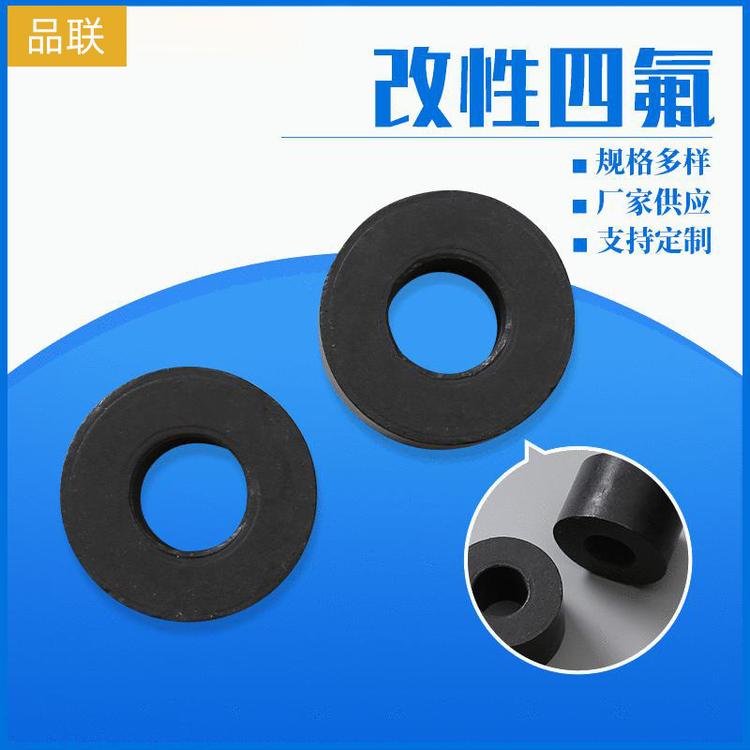

墊圈

墊圈的種類不同，功能作用也不同，平墊只是用來增大接觸面積，沒有防松功能，而彈墊可以防松。止動墊圈在內環上有一個凸起的固定腳，在外環上有3~4個凸起的鎖定腳，在防松的基礎上還有固定的功能，更加適合用在振動劇烈的地方。鎖緊墊圈鎖緊后有向后推的力，也能很好的防松。

墊圈的作用原理

墊圈分為平面墊圈和彈簧墊圈，螺釘上緊后由于與基座接觸面積小，加裝平面墊圈可以增大基座承壓面積，上緊不到于導致基座損壞或滑絲。彈簧墊圈增加了螺絲扣的應力，使螺絲扣緊作用更加緊固。

墊圈的安裝

墊圈和圓螺母配套使用，使用時墊圈裝在螺母開槽的那一側，緊固后將內外止動耳折彎放到槽里。圓螺母緊固后，分別將內外耳朵扳成軸向，分別卡在軸上的鍵槽和圓螺母的開口處，這樣，圓螺母就不會由于軸的轉動而松脫。

注意：圓螺母用止動墊圈安裝時，內齒彎向的一側朝向圓螺母還是背向圓螺母？

當圓螺母擰緊到位后，止動墊圈的內齒彎向圓螺母。止動墊圈的外齒中的一個再彎向圓螺母的外壁的槽內，內齒卡在螺紋桿上的槽內 ，使得圓螺母旋進時止動墊圈相對于螺桿不動。
